驿唐智能快递柜(E 邮柜) 3G 联网解决方案

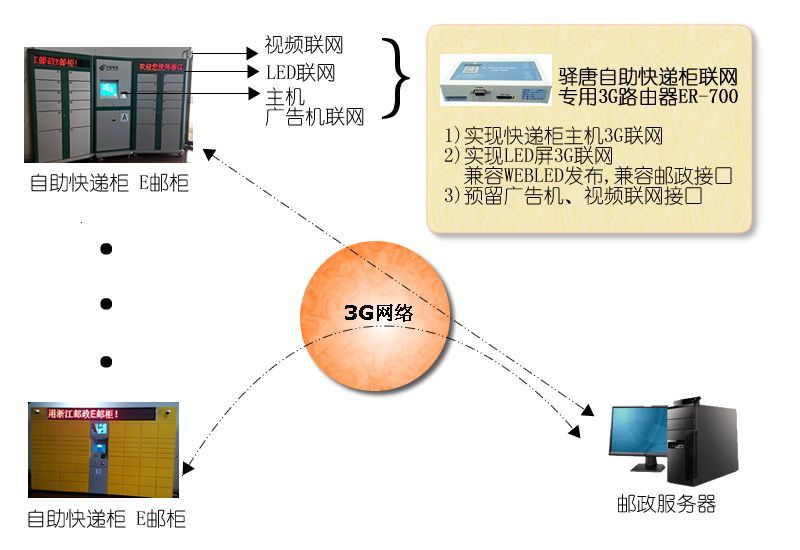

驿唐针对目前主流快递柜厂家的联网需求，并结合多个实际快递柜运营案例，提出了基于驿唐 ER-700 3G 路由器的全方位自助快递柜联网解决方案，供您“享用”。此方案结构如下：

2  E邮柜联网方案说明

2.1 针对带有 LED 显示屏的 E 邮柜

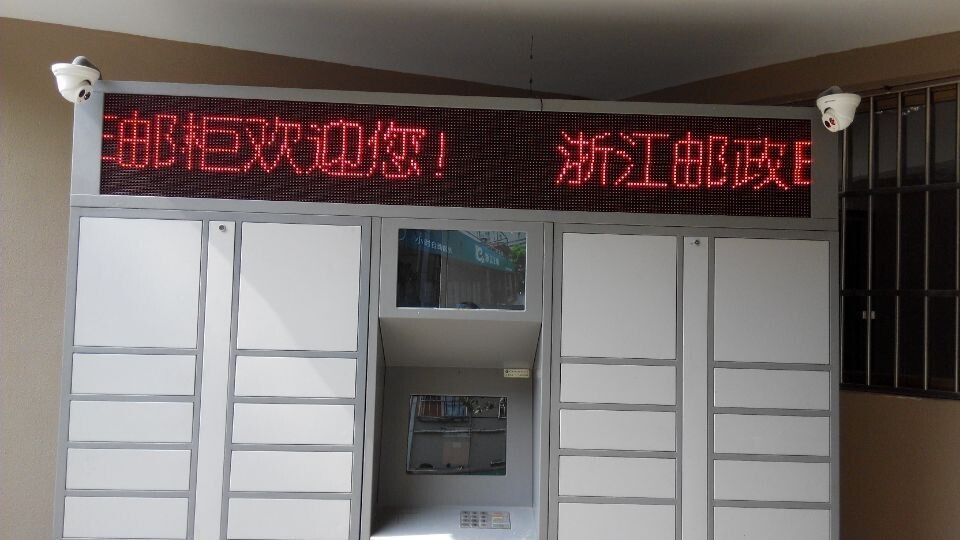

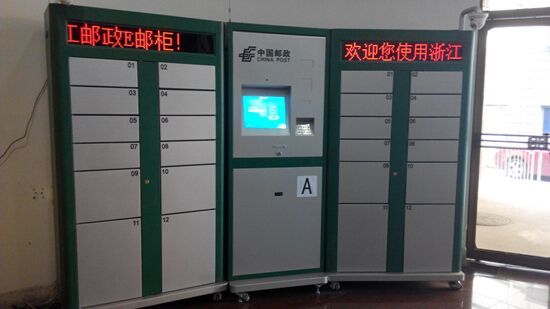

如图所示，整个智能快递柜，当中包含了主机（输入快递单号，取件输入的作用）、广告机（视频教程如何收放快递广告），摄像头（监控智能快递柜物品安全），LED 显示屏（显示广告信息）。那么这一个整体的智能快递柜如何联网呢？

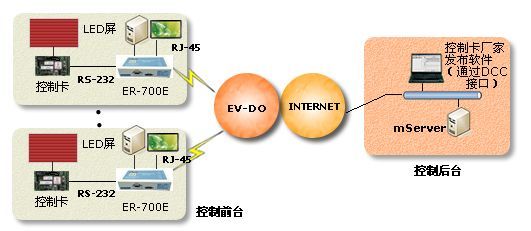

ER-700E 可以通过 232 串口连接控制卡去控制 LED 显示屏，另外 ER-700 的 RJ-45 网口可以去连接主机、广告机等其他的网口设备。ER-700E 通电后，利用 3G 无线网络拨号连上Internet，从而实现 ER-700E 控制 LED 的同时也能够提供主机以及广告机等网口设备共享上网。

2.2 针对不带 LED 屏的 E 邮柜

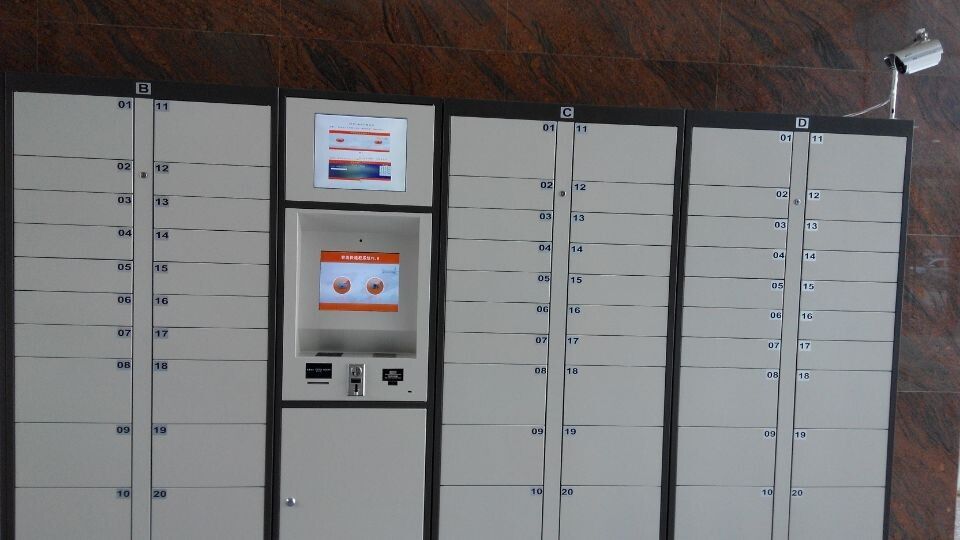

如图所示，整个智能快递柜，当中包含了主机（输入快递单号，取件输入的作用）、广告机（视频教程如何收放快递广告），摄像头（监控智能快递柜物品安全）。那么这些快递柜如何联网呢？

如图，ER-700 的网口通过交叉网线连接主机、广告机以及摄像头等。ER-700 通电后，利用 3G 无线网络拨号连上 Internet，让主机、广告机以及摄像头能够通过 ER-700 共享上网，从而实现对应用服务器的访问。

3 驿唐 ER-700 3G 路由器技术参数

ER-700 高速 3G 路由器支持中国联通 WCDMA 3G 网络或者中国电信 EV-DO 3G 网络，具有高速上网与高速视频、数据传输能力。特别适用于自助快递柜（E 邮柜）联网应用。与驿唐 MR-900W 3G 路由器相比，ER-700W 扩展了多达四个网口，可同时允许四台设备通过网线与之相连，可以同时连接快递柜主机、广告机、视频服务器，并且同时具备一个串口，可以实现 LED 屏的联网发布。

基本参数

供电：＋5 ~ ＋36V 宽电压输入

电源接口：内正外负

最大工作电流：700mA@+5V DC，300mA@+12V DC

待机电流：560mA@+5V DC，180mA@+12V DC

数据接口：四个 RJ45 网口 一个 RS-232 串口（可连接驿唐 LED 屏控制卡）

网络： CDMA2000 1x EVDO

缓存大小：RAM 64M FLASH 4M

工作温度：-25℃ ~ ＋70℃

工作相对湿度：95%@+40℃

尺寸：165*108*33mm

基本功能

支持 NAT 共享上网 支持 DHCP Server

支持兼容驿唐 WEBLED 发布软件，并兼容邮政接口

支持端口映射

支持 DMZ 主机（IP 地址映射）

支持 VPN 功能

支持动态域名自动注册

支持静态路由表配置

支持无线实时速度显示

支持 Telnet 配置、 EEB 页面配置

支持月上网流量限制、月上网时长限制

支持流量唤醒、电话、短信唤醒

4 方案优势

驿唐 ER-700 工业级 3G 路由器专为自助快递柜行业的应用提供了技术优化，对于 LED屏联网以及多网口设备联网提供了技术支撑。ER-700 基于工业品设计，可适用于室外高温、潮湿等恶劣的条件，可以长时间保持稳定、高速上网。ER-700 使用便捷，即插即用。驿唐 ER-700 同时具备多网口和串口的设计，集成度更高，可以将快递柜主机及其周边设备包括 LED 屏、广告机、视频等同时联网，有效的降低了整个自助快递柜的联网硬件成本，可管理性和扩展性进一步增强。

驿唐 ER-700 由于可以同时实现屏和主机等设备的联网，只需要使用一张 3G 流量卡即可完成全部联网应用，取代了原有的需要多种联网设备，多个流量卡的方式，进一步降低快递柜运营公司的运营成本。

驿唐目前已经与多家快递柜公司接洽合作，实现了快递柜的联网方案，目前驿唐设备已经在现场批量稳定运行。驿唐有能力提供自助快递柜包括 E 邮柜的一站式联网技术服务，期待和更多的快递柜厂商以及邮政公司、电商、快递公司等运营公司合作，共同推动自助快递柜业务的迅猛增长。
