1简介

众所周知，智能快递柜将在解决“最后100米”物流派送问题上起到越来越大的作用，可以预见的未来，自助快递柜会像自助售货机、银行取款机等自助设备一样，随处可见。如何解决海量自助快递柜的联网管理问题，提供一个稳定、高效、快捷、低成本的快递柜联网方案，对于快递柜厂商以及最终的快递柜运营商来说，至关重要。

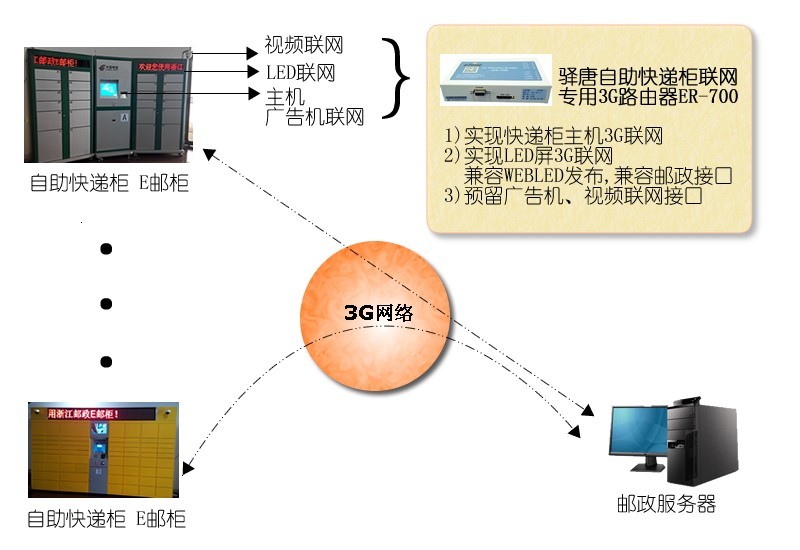

驿唐针对目前主流快递柜厂家的联网需求，并结合多个实际快递柜运营案例，提出了基于驿唐ER-700 3G路由器的全方位自助快递柜联网解决方案，供您“享用”。此方案结构如下：

2  E邮柜联网方案说明

2.1  针对带有LED显示屏的E邮柜

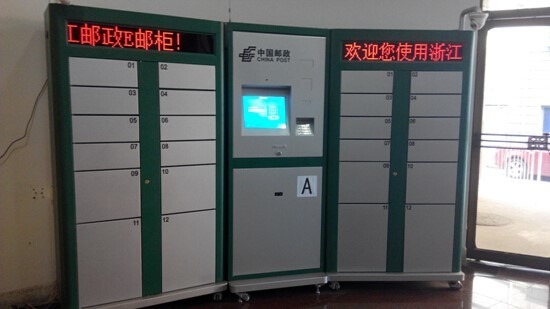

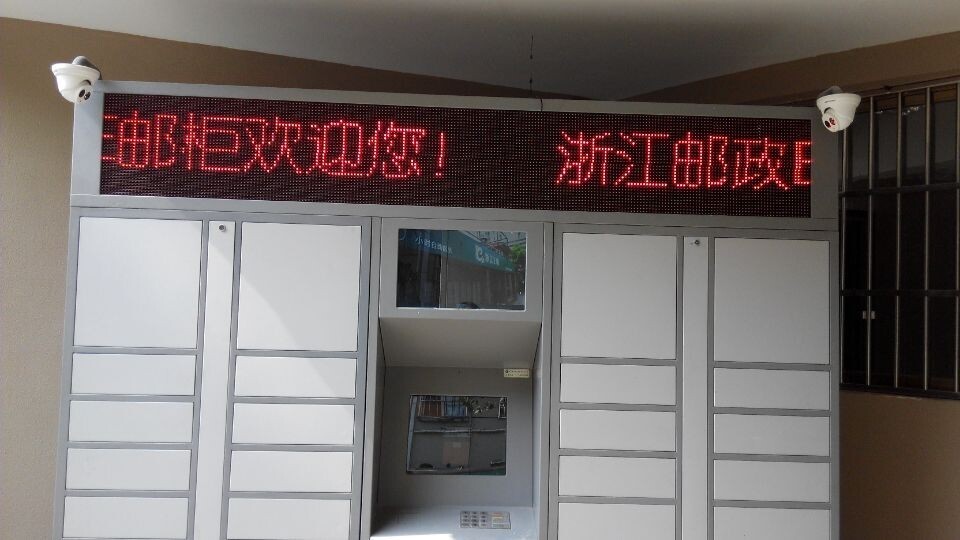

如图所示，整个智能快递柜，当中包含了主机（输入快递单号，取件输入的作用）、广告机（视频教程如何收放快递广告），摄像头（监控智能快递柜物品安全），LED显示屏（显示广告信息）。那么这一个整体的智能快递柜如何联网呢？

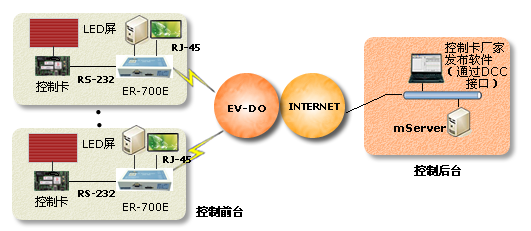

ER-700E可以通过232串口连接控制卡去控制LED显示屏，另外ER-700的RJ-45网口可以去连接主机、广告机等其他的网口设备。ER-700E通电后，利用3G无线网络拨号连上Internet，从而实现ER-700E控制LED的同时也能够提供主机以及广告机等网口设备共享上网。

2.2 针对不带LED屏的E邮柜

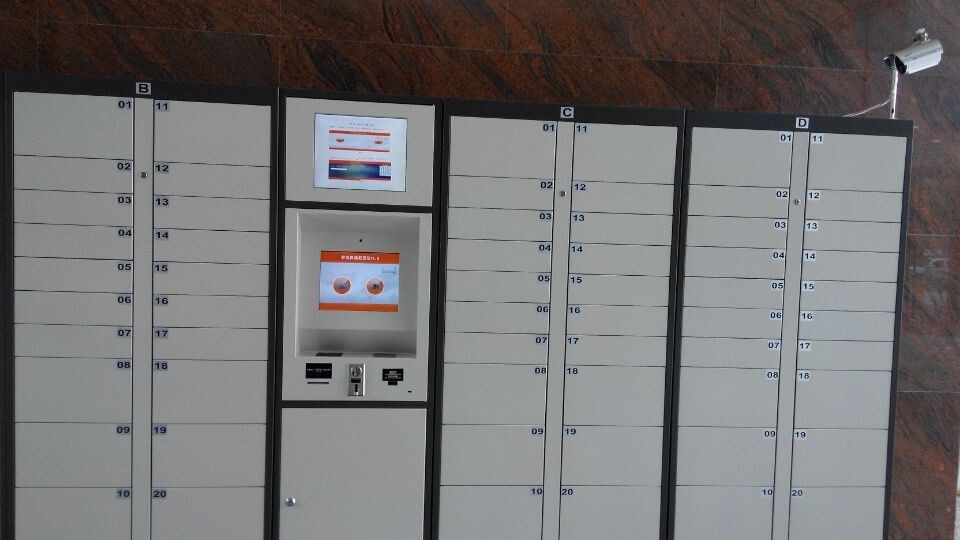

如图所示，整个智能快递柜，当中包含了主机（输入快递单号，取件输入的作用）、广告机（视频教程如何收放快递广告），摄像头（监控智能快递柜物品安全）。那么这些快递柜如何联网呢？

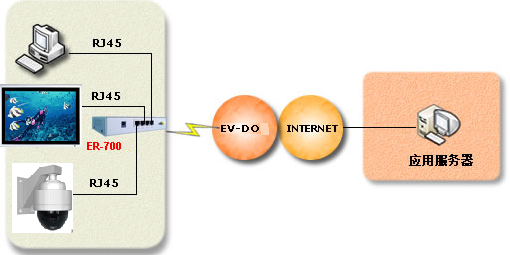

 如图，ER-700的网口通过交叉网线连接主机、广告机以及摄像头等。ER-700通电后，利用3G无线网络拨号连上Internet，让主机、广告机以及摄像头能够通过ER-700共享上网，从而实现对应用服务器的访问。

3 驿唐ER-700 3G路由器技术参数

ER-700高速3G路由器支持中国联通WCDMA 3G网络或者中国电信EV-DO 3G网络，具有高速上网与高速视频、数据传输能力。特别适用于自助快递柜（E邮柜）联网应用。

与驿唐MR-900W 3G路由器相比，ER-700W扩展了多达四个网口，可同时允许四台设备通过网线与之相连，可以同时连接快递柜主机、广告机、视频服务器，并且同时具备一个串口，可以实现LED屏的联网发布。

u基本参数

²供电：＋5 ~ ＋36V 宽电压输入

²电源接口：内正外负

²最大工作电流：700mA@+5V DC，300mA@+12V DC

²待机电流：560mA@+5V DC，180mA@+12V DC

²数据接口：四个RJ45网口 一个RS-232串口（可连接驿唐LED屏控制卡）

²网络：CDMA2000 1x EVDO

²缓存大小：RAM 64M FLASH 4M

²工作温度：-25℃~ ＋70℃

²工作相对湿度：95%@+40℃

²尺寸：165*108*33mm

u基本功能

²支持NAT共享上网 支持DHCP Server

²支持兼容驿唐WEBLED发布软件，并兼容邮政接口

²支持端口映射

²支持DMZ主机（IP地址映射）

²支持VPN功能

²支持动态域名自动注册

²支持静态路由表配置

²支持无线实时速度显示

²支持Telnet 配置、 EEB 页面配置

²支持月上网流量限制、月上网时长限制

²支持流量唤醒、电话、短信唤醒

4 方案优势

驿唐ER-700 工业级3G路由器专为自助快递柜行业的应用提供了技术优化，对于LED屏联网以及多网口设备联网提供了技术支撑。ER-700基于工业品设计，可适用于室外高温、潮湿等恶劣的条件，可以长时间保持稳定、高速上网。ER-700使用便捷，即插即用。

驿唐ER-700同时具备多网口和串口的设计，集成度更高，可以将快递柜主机及其周边设备包括LED屏、广告机、视频等同时联网，有效的降低了整个自助快递柜的联网硬件成本，可管理性和扩展性进一步增强。

驿唐ER-700由于可以同时实现屏和主机等设备的联网，只需要使用一张3G流量卡即可完成全部联网应用，取代了原有的需要多种联网设备，多个流量卡的方式，进一步降低快递柜运营公司的运营成本。

驿唐目前已经与多家快递柜公司接洽合作，实现了快递柜的联网方案，目前驿唐设备已经在现场批量稳定运行。驿唐有能力提供自助快递柜包括E邮柜的一站式联网技术服务，期待和更多的快递柜厂商以及邮政公司、电商、快递公司等运营公司合作，共同推动自助快递柜业务的迅猛增长。
