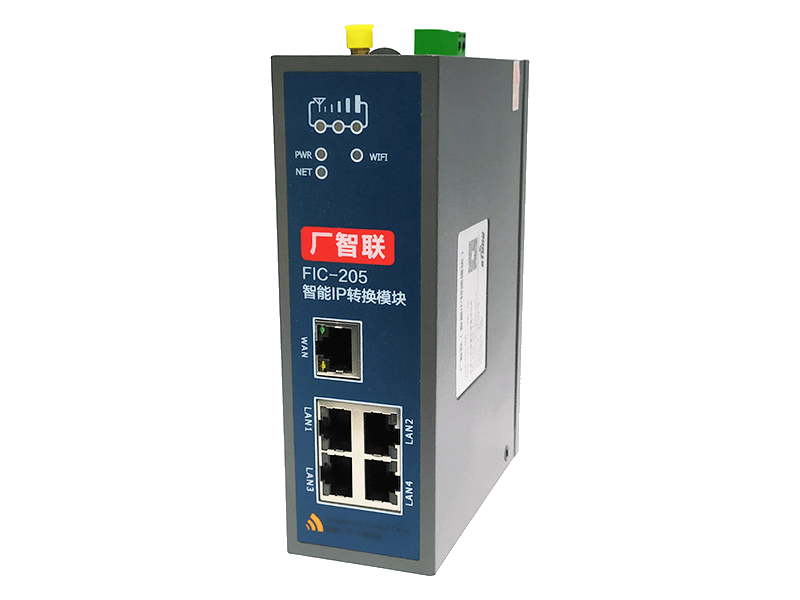

FIC-205的LAN口连接PLC等网口设备，通过WAN口（或WIFI）连接现场局域网。

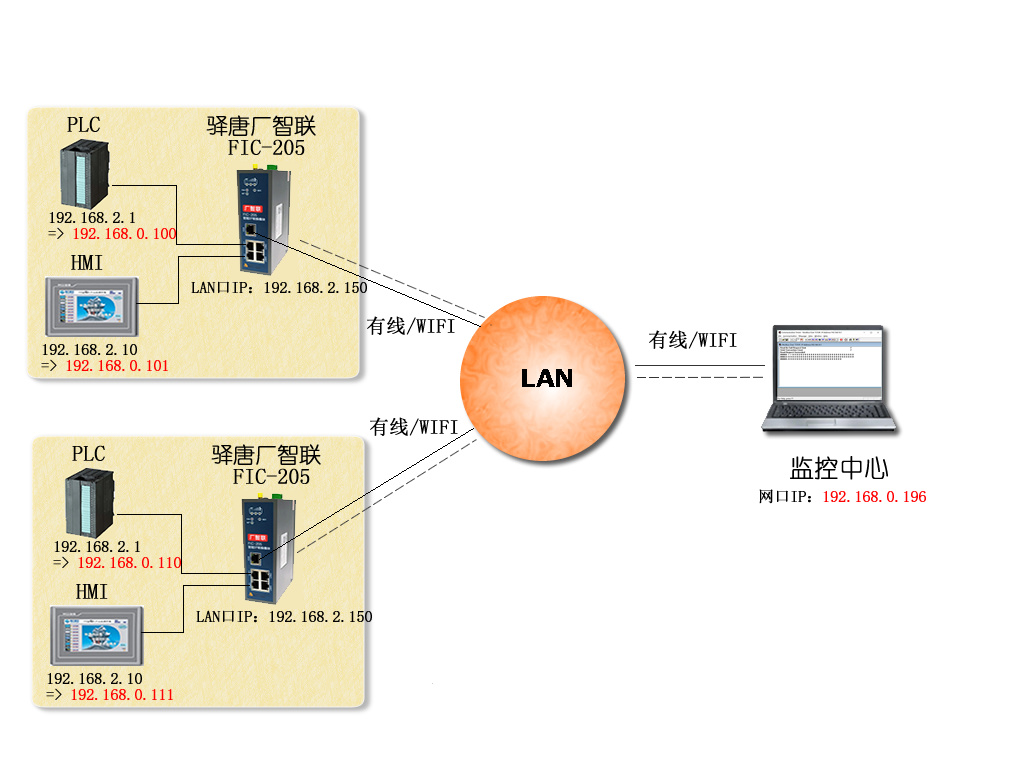

首先，连到FIC-205 LAN口的网口设备必须在同一网段，如上图，PLC和HMI的网口IP都是192.168.2.*网段的；此时需要设置FIC-205的LAN口IP为与网口设备IP同网段地址不同，比如：192.168.2.1。

FIC-205通过WAN（或WIFI）口接入局域网，局域网IP网段与设备的IP网段不同，如上图，局域网IP网段为192.168.0.*。监控中心主机也接入局域网，获得一个局域网IP地址（如：192.168.0.196），

需要通过FIC-205跨网段访问网口设备。

在FIC-205内设置两条IP映射规则，其中一条将PLC的IP地址（如：192.168.2.1）映射为局域网网段的一个IP地址（如：192.168.0.190），另外一条将HMI的IP地址（如：192.168.2.10）映射为局域网

网段的另外一个IP地址（如：192.168.0.191）。设置好后，监控中心主机需要访问PLC时，只要访问映射的局域网IP地址（192.168.0.190）；访问HMI时同理也是这样。这样，通过FIC-205的IP地址

映射功能，实现了局域网监控主机到设备的跨网段访问。

1、支持将相同IP地址的网口设备映射为同一局域网内不同IP地址进行组网

2、支持将不同IP地址的网口设备映射为同一局域网内不同IP地址进行组网

3、支持将不同IP网段的网口设备映射为同一局域网内不同IP地址进行组网

4、可通过LAN口和WAN口访问配置页面

5、IP映射最多支持10条

6、IP映射支持WAN和WIFI两种访问来源

FIC-205用户手册 下载
