JL-20T Pro 工业联网精灵
工业联网精灵JL-20T Pro是驿唐研发的一款轻量级工业联网产品。它(JL-20T MPRO)内 置 MODBUS RTU 通讯协议，通过标准的 MQTT 协议与联网宝工业云平台通讯，实现远程数据采集监控。它支持连接驿云进行设备远程云端管理。它(JL-20T PRO)还支持NTRIP协议连接差分定位中心进行高精度定位。它内嵌工业级4G LTE通信模块，身材小巧，具有RS232和RS485串口各一个，串口和电源采用端子接线方式。工业联网精灵可帮助客户利用物联网技术进行设备升级、项目改造，实现设备快速联网上云，实现物联网时代的产品迭代升级、行业和应用转型升级。
关键词：
供电电压：＋5~＋36V 输入
工作温度：－35℃ ~ ＋75℃
安装尺寸：88x85x25mm
内置MODBUS RTU协议 内置NTRIP协议 支持PLC程序上下载 支持联网宝工业云
- 产品描述
- 原理和应用
- 技术参数
- 功能特点
- 手册和软件
- 图右
-

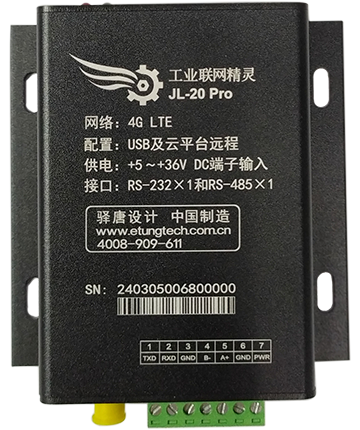

- 商品名称: JL-20T Pro 工业联网精灵
工业联网精灵JL-20T Pro是驿唐研发的一款轻量级工业联网产品。它(JL-20T MPRO)内 置 MODBUS RTU 通讯协议，通过标准的 MQTT 协议与联网宝工业云平台通讯，实现远程数据采集监控。它支持连接驿云进行设备远程云端管理。它(JL-20T PRO)还支持NTRIP协议连接差分定位中心进行高精度定位。它内嵌工业级4G LTE通信模块，身材小巧，具有RS232和RS485串口各一个，串口和电源采用端子接线方式。工业联网精灵可帮助客户利用物联网技术进行设备升级、项目改造，实现设备快速联网上云，实现物联网时代的产品迭代升级、行业和应用转型升级。
工业级设计 稳定可靠
- 内置工业级4G LTE模组
- 一个RS232串口和一个RS485串口
- 电源和串口采用端子接线方式
支持PLC远程监控和程序下载
- 支持PLC程序远程在线监控
- 支持PLC程序远程上下载
支持数据采集上云，云端设备管理
- 支持MODBUS协议数据采集上云，支持设备程序远程上下载
- 通过NTRIP协议，可扩展支持指定行业规范协议
- 支持驿云，实现设备云端远程配置、调试和升级
易用性及可维护性，方便简单快捷
- 即插即用/支持虚拟串口
- 远程配置/与驿云管理平台无缝对接
迅速搭建项目应用
- 支持多通道
- 支持联网宝工业云平台
- 支持云组态及移动端应用
-
1、JL-20T MPRO支持MODBUS RTU协议实现数据采集上工业云
JL-20T MPRO具有一个RS232和一个RS485串口，其中RS485串口可接用户的PLC等设备，RS232串口是配置串口，可通过配置串口对需要采集的设备变量进行配置，同时结合配置软件可通过配置串口对设备数据进行本地监控。

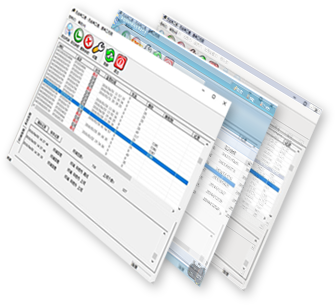

首先，JL-20T MPRO的RS485串口与PLC、触摸屏等设备连接起来，配置串口（RS232串口）与电脑串口连接。然后使用配置软件iGateCfg对JL-20T MPRO进行配置，之后将配置同步上传到联网宝工业云平台。JL-20T MPRO利用无线网络拨号连上Internet，然后发起对联网宝工业云平台的连接；通信建立后，JL-20T MPRO通过MODBUS协议，根据预设的数据采集间隔下发指令采集设备数据，并将采集到的数据通过MQTT协议上传到云平台。上位机电脑使用浏览器访问云平台页面，可以看到采集到的数据。另外，通过手机微信小程序也可以查看监控数据，以及浏览、处理报警信息等。
JL-20T MPRO在连接联网宝工业云平台的同时，也有一路通信连接到mServer。上位机监控中心电脑使用串口通软件也连接到mServer，通过串口通软件和mServer向JL-20T MPRO下发远程AT指令，可以停止MODBUS数据采集；然后通过串口通虚拟串口功能，将JL-20T MPRO映射到上位机电脑本地的一个虚拟串口，电脑上的PLC编程软件通过访问虚拟串口对PLC进行远程的程序上传和下载。程序上传下载结束后，可以向JL-20T MPRO下发远程AT指令恢复MODBUS数据采集。
2、JL-20T PRO支持NTRIP协议实现RTK精准定位
JL-20T Pro支持多数据中心，最多可以配置三个通道，每个通道连接一个数据中心。JL-20T Pro 具有一个RS232和一个RS485串口，两个串口可同时使用。默认的，JL-20T Pro第一个通道作为NTRIP Client或NTRIP Server，连接NTRIP Caster，并且使用RS232串口与定位设备（如：定位板卡或GNSS接收机）进行数据的输入输出。通道二和通道三可选择分别连接透传TCP Server和mServer，并且使用RS485串口与串口设备进行数据的输入输出。
JL-20T Pro的第一个通道是NTRIP通道，可作为NTRIP Client或NTRIP Server。作为NTRIP Client，通过配置好的NTRIP Caster域名/IP和端口，以及用户名、密码等，建立与NTRIP Caster的通信连接，身份认证通过后，就可以在定位板卡和NTRIP Caster之间进行数据的透明传输：定位板卡通过串口输出GGA，JL-20T Pro转发GGA到NTRIP Caster；NTRIP Caster下发差分定位数据，JL-20T Pro将差分包通过串口转发给定位板卡，实现高精度定位。作为NTRIP Server，通过配置好的NTRIP Caster域名/IP和端口，以及密码和挂载点等，建立与NTRIP Caster的通信连接，认证通过后，就可以在GNSS接收机和NTRIP Caster之间进行差分包的透明传输。
JL-20T Pro的第二和第三通道可以配置为分别连接透传TCP Server和mServer，并且通过RS485串口与串口设备连接。通过设置的透传TCP Server的域名/IP和端口，建立与TCP Server的连接，之后在串口设备和TCP Server之间透明转发数据。通过设置的mServer域名/IP和端口，建立与 mServer的连接，电脑上安装串口通软件，也连到mServer上，这样通过串口通虚拟串口可以与串口设备进行双向通信。
-
供电
＋5~＋36V宽电压输入
网络
TDD-LTE/FDD-LTE 工作频段
FDD-LTE B1/B3/B5/B8
TDD-LTE B34/B38/B39/B40/B41
数据接口
RS232和RS485串口各一个，端子接线方式，一个TYPE-C USB配置口
工作电流
145mA@+5V DC 待机电流
40mA@+5V DC 工作温度
－35℃ ~ ＋75℃ 工作相对湿度
95%@+40℃
尺寸
88*85*25mm 支持协议
JL-20T MPRO：支持MODBUS RTU协议
JL-20T PRO： 支持NTRIP协议
-
- 内嵌工业级4G LTE通信模组，稳定可靠；
- RS232和RS485串口各一个，可同时使用，端子接线方式；
- 支持USB口供电、本地配置和固件更新；
- 同时支持中国移动、中国联通和中国电信的4G网络；
- 支持联网宝工业云平台，通过MODBUS RTU协议采集数据上云；
- 支持PLC等设备程序远程上下载；
- 支持连接mServer；
- 支持连接透明TCP Server；
- 支持NTRIP协议与差分定位平台通信；
- 支持NTRIP Client和NTRIP Server协议；
- 支持连接驿云平台远程设备管理。
-
-
供电电压：＋5~＋36V 输入
工作温度：－35℃ ~ ＋75℃
安装尺寸：88x85x25mm
内置MODBUS RTU协议 内置NTRIP协议 支持PLC程序上下载 支持联网宝工业云
JL-20T MPRO用户使用手册 下载相关产品
